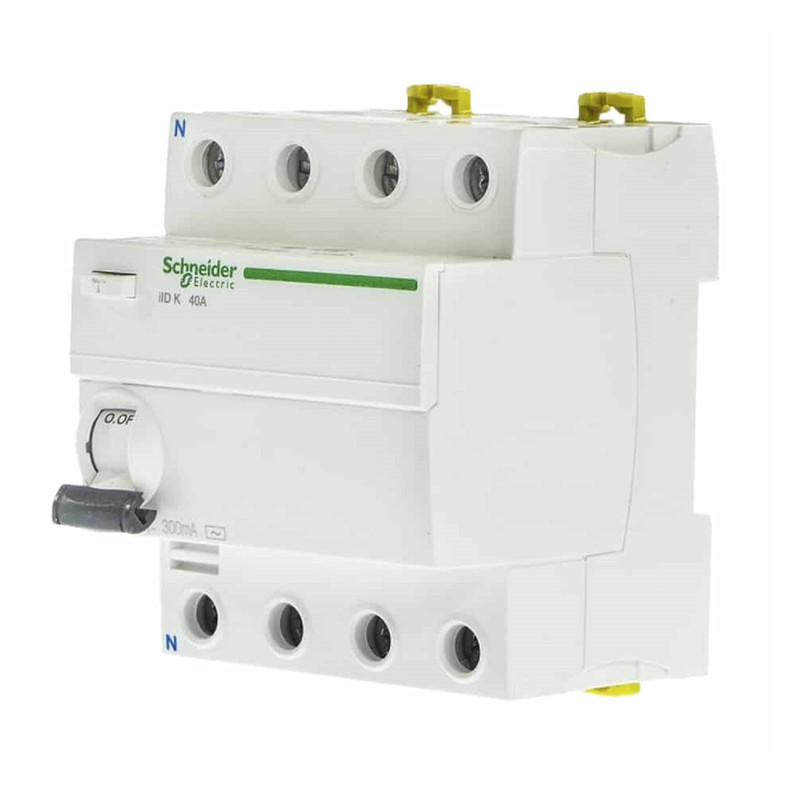

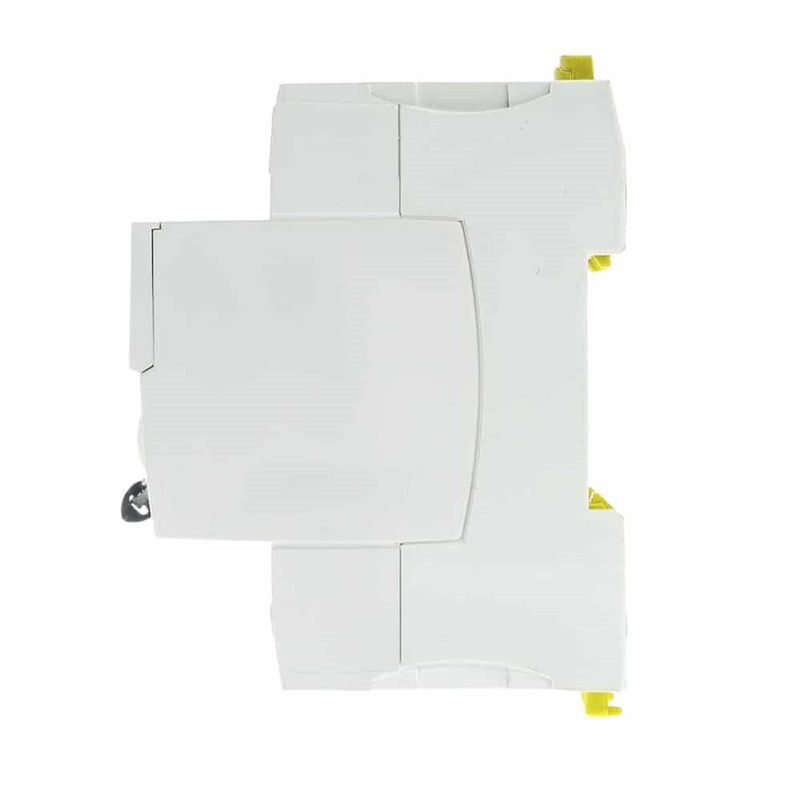

فیوز محافظ جان 3 فاز 40 آمپر اشنایدر مدل A9R75440-4p-40A-300mA

معرفی محصول

این نوع کلید محافظ جان اشنایدر که با نام مخفف ILD شناخته می‌شود برای حفاظت در مقابل جریان‌های باقیمانده یا جریان نشتی در شبکه برق به کار گرفته می‌شود . قدرت تشخیص جریان نشتی این کلید 300 میلی آمپر است و از آنجایی که حداکثر جریان نشتی مجاز برق گرفتگی نباید بیش از 30 میلی آمپر باشد ، نمی‌توان از این نوع کلید جریان باقیمانده برای حفاظت در برابر برق گرفتگی استفاده کرد . اما برای جلوگیری از آتش سوزی و سایر خطرات ناشی از نشتی جریان مناسب هستند .
این وسیله حفاظتی در شبکه‌های الکتریکی فشار متوسط و در سیستم‌های سه فاز مورد استفاده قرار می‌گیرد . به همین دلیل به صورت چهار پل تولید می‌شود که 3 پل آن برای فاز و یک پل آن برای نول استفاده می‌شود . نوع شبکه مناسب برای این کلیدها شبکه ولتاژ متناوب (AC) می‌باشد و در سطح ولتاژ 380 تا 415 ولت متناوب و فرکانس 50 و 60 هرتز قابل استفاده هستند . اما تکنولوژی قطع جریان نشتی یا جریان باقیمانده در این کلیدها مستقل از ولتاژ است . جریان قابل تحمل یا جریان نامی در این کلیدها 40 آمپر است که کلید قادر به تحمل آن می‌باشد . این کلید دارای قابلیت قطع اتصال کوتاه بوده و قدرت قطع آن تا 6 کیلو آمپر است که برای حفاظت در برابر اتصال کوتاه در ولتاژهای سطح توزیع مناسب می‌باشد .
این نوع کلیدها در ولتاژ عایقی 440 ولت ساخته می‌شوند . یعنی تا ولتاژ 440 ولت در آن‎ها شکست عایقی ایجاد نمی‌شود . مکانیزم کنترل یا قطع و وصل این کلیدها به صورت تاگل (Toggle) یا حرکت اهرمی است که به کمک فنر انجام می‌شود . وصل هادی‌ها به این کلیدها از طریق 8 عدد پیچ 9 میلی متری انجام می‌گیرد که معمول‌ترین روش برای اتصال هادی به وسایل حفاظتی می‌باشد .
دوام مکانیکی در این کلیدها با توجه به دفعات قطع و وصل جریان تعیین می‌شود که در به صورت عادی تا 5 هزار سیکل (دفعات قطع و وصل کلید) دوام مکانیکی دارند . از نظر دوام الکتریکی نیز تا 2 هزار سیکل قابل استفاده هستند . درجه حفاظت این وسیله‌ها در برابر نفوذ اشیا و ذرات ریز و همچنین مقاومت در برابر رطوبت مطابق استاندارد IEC 60529 در درجه IP20 و درجه حفاظت محفظه مدولار آن نیز مطابق همین استاندارد IP40 می‌باشد. دمای کار این کلیدها از 5- درجه تا 60+ درجه و دمای نگهداری آن از 40- تا 85+ درجه است .

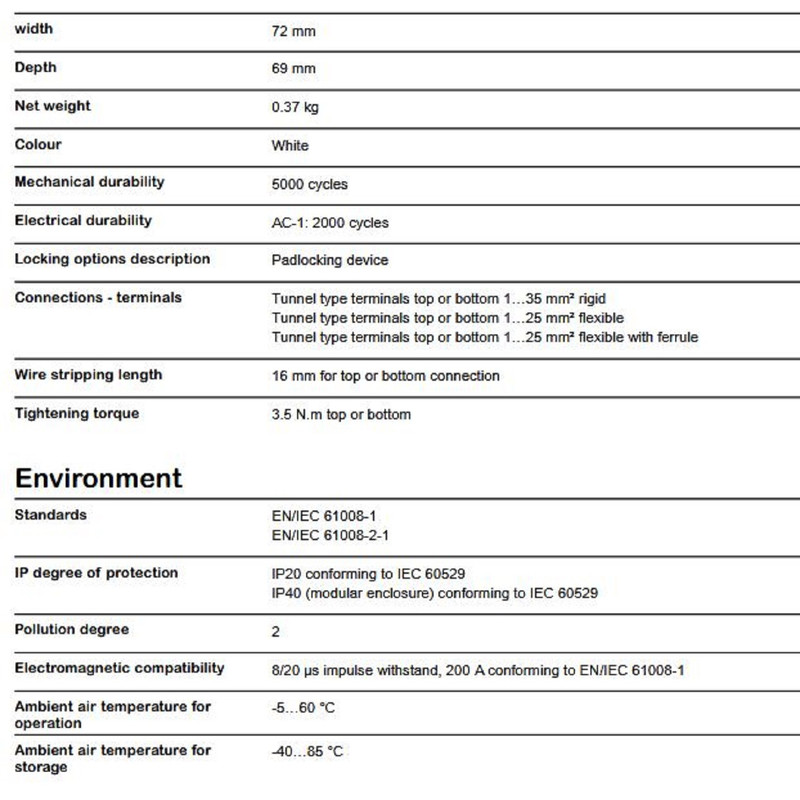

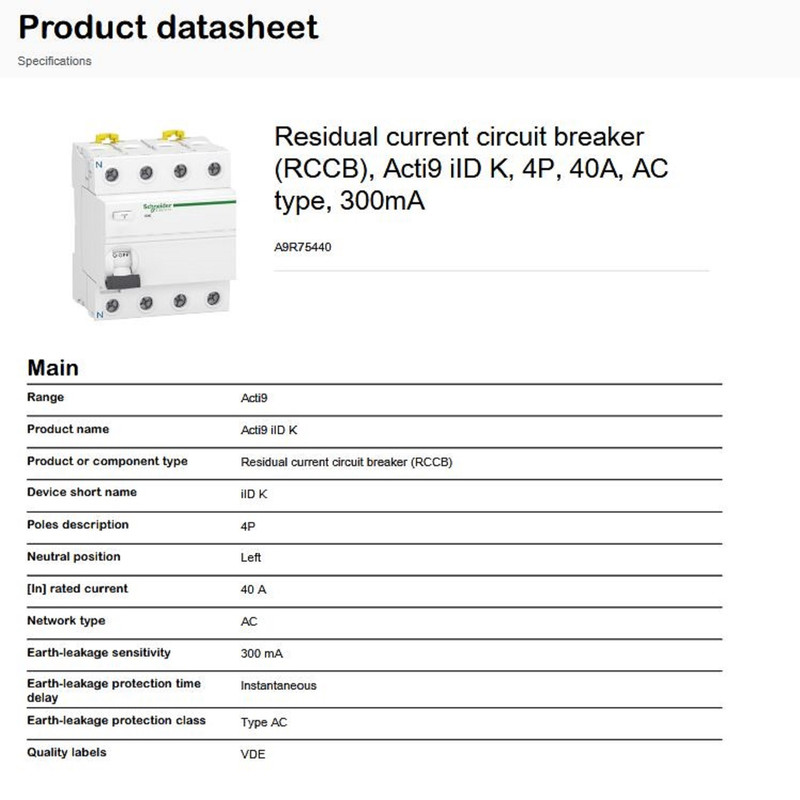

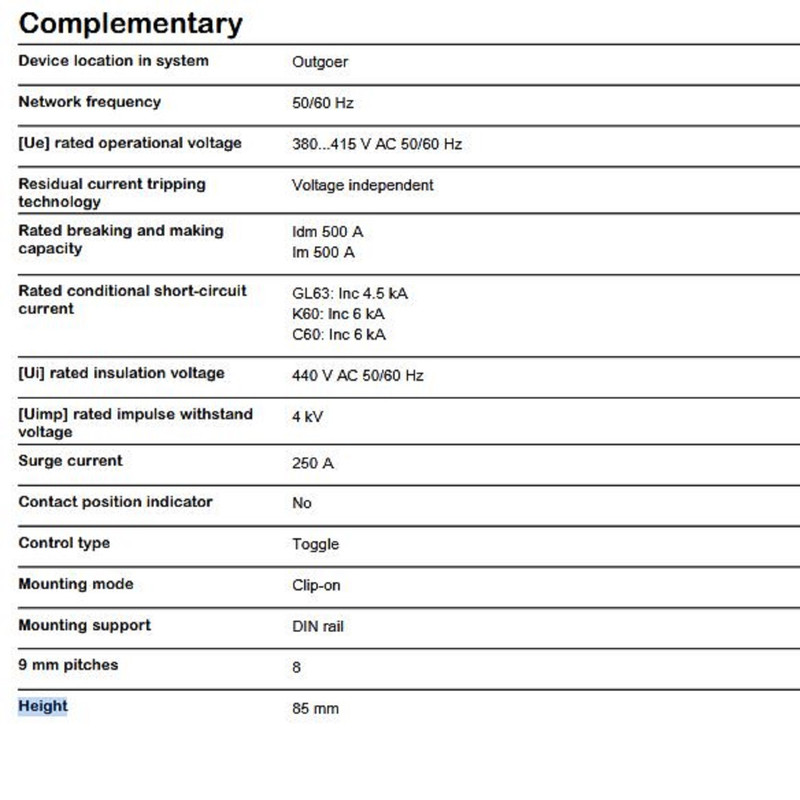

مشخصات فنی

مشخصات فیزیکی
